Bạc lót là một trong những chi tiết quan trọng trong các hệ thống cơ khí và máy móc công nghiệp. Mặc dù có kích thước không lớn nhưng bạc lót lại đóng vai trò giảm ma sát, dẫn hướng chuyển động và bảo vệ các chi tiết đắt tiền hơn như trục, vỏ máy hoặc cụm truyền động.
Trong quá trình vận hành, bạc lót là bộ phận hao mòn tự nhiên và thường xuyên cần thay thế. Vì vậy nhu cầu gia công bạc lót theo bản vẽ hoặc theo mẫu thực tế luôn xuất hiện tại các nhà máy sản xuất, xưởng cơ khí, đơn vị bảo trì công nghiệp và doanh nghiệp chế tạo máy.
CÔNG TY TNHH TM DV GIA CÔNG CƠ KHÍ GIA AN PHÚ chuyên nhận gia công bạc lót cơ khí theo yêu cầu với nhiều loại vật liệu như đồng, thép, inox và nhựa kỹ thuật. Chúng tôi nhận sản xuất từ đơn chiếc đến hàng loạt theo bản vẽ hoặc mẫu thực tế.
Xưởng sản xuất: Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM
Hotline tư vấn: 0937.200.476

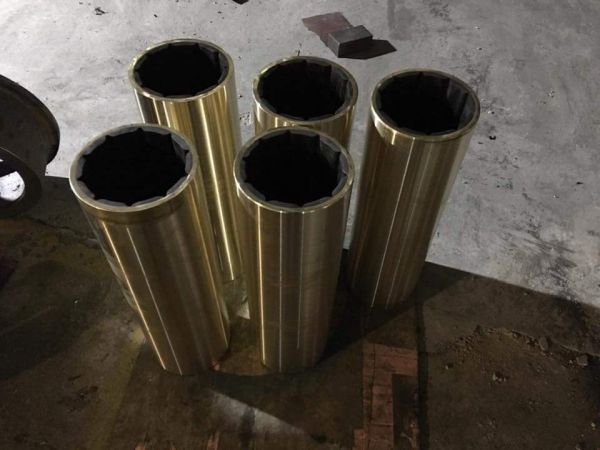

Bạc Lót Cơ Khí Là Gì?
Bạc lót (Bushing hoặc Bearing Sleeve) là chi tiết cơ khí được lắp giữa trục và thân máy nhằm:
- Giảm ma sát.
- Giảm mài mòn.
- Dẫn hướng chuyển động.
- Hấp thụ rung động.
- Bảo vệ trục.
Trong nhiều trường hợp, việc thay thế bạc lót có chi phí thấp hơn rất nhiều so với thay mới trục hoặc cụm máy.
Đây là lý do bạc lót được xem là chi tiết hao mòn có chủ đích trong nhiều thiết kế cơ khí hiện đại.
Vai Trò Của Bạc Lót Trong Máy Móc
Bạc lót giúp:
- Tăng tuổi thọ thiết bị.
- Giảm chi phí bảo trì.
- Duy trì độ chính xác vận hành.
- Hạn chế mài mòn trục.
Bạc lót xuất hiện trong:
- Băng tải công nghiệp.
- Máy ép.
- Máy đóng gói.
- Máy khai thác.
- Thiết bị tự động hóa.
- Dây chuyền sản xuất.
Khi Nào Cần Thay Bạc Lót?
Một số dấu hiệu phổ biến:
- Trục bị rung lắc.
- Xuất hiện tiếng kêu bất thường.
- Tăng nhiệt độ vận hành.
- Mài mòn không đều.
- Sai số vị trí chuyển động.
Khi phát hiện các dấu hiệu trên, doanh nghiệp nên kiểm tra bạc lót để tránh ảnh hưởng đến các chi tiết quan trọng khác.
Gia An Phú Nhận Gia Công Những Loại Bạc Lót Nào?

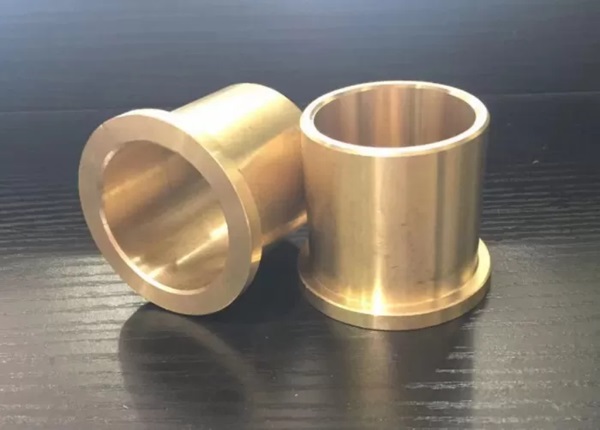

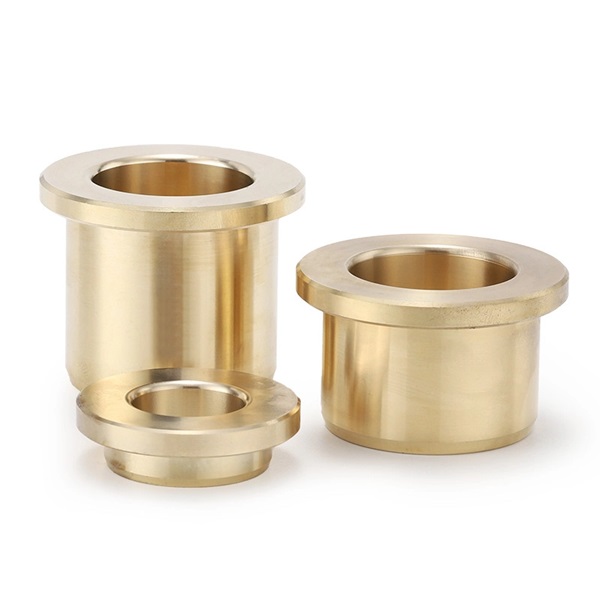

Gia Công Bạc Đồng
Bạc đồng là loại phổ biến nhất hiện nay.
Ưu điểm:
- Chống mài mòn tốt.
- Khả năng chịu tải cao.
- Hoạt động ổn định.
- Tuổi thọ dài.
Ứng dụng:
- Máy công nghiệp.
- Máy ép.
- Băng tải.
- Thiết bị cơ khí chính xác.
Gia Công Bạc Thép
Bạc thép thường được sử dụng trong các môi trường làm việc nặng.
Ưu điểm:
- Chịu tải lớn.
- Độ cứng cao.
- Chi phí hợp lý.
Ứng dụng:
- Máy cơ khí hạng nặng.
- Thiết bị khai thác.
- Máy xây dựng.
Gia Công Bạc Inox
Bạc inox phù hợp với:
- Ngành thực phẩm.
- Dược phẩm.
- Hóa chất.
- Môi trường ẩm ướt.
Các vật liệu phổ biến:
- Inox 304.
- Inox 316.
Gia Công Bạc Đồng Graphite
Đây là dòng bạc tự bôi trơn được sử dụng trong những vị trí khó bảo trì hoặc khó tra dầu mỡ định kỳ.
Ưu điểm:
- Giảm bảo trì.
- Chống mài mòn tốt.
- Hoạt động ổn định trong thời gian dài.
Gia Công Bạc Lót Theo Bản Vẽ
Gia An Phú nhận gia công theo:
- File CAD.
- PDF.
- STEP.
- Mẫu thực tế.
Phù hợp với:
- Nhà máy sản xuất.
- Công ty chế tạo máy.
- Đơn vị bảo trì công nghiệp.
- Doanh nghiệp OEM.
Vật Liệu Thường Dùng Để Gia Công Bạc Lót
Đồng C93200
Đây là vật liệu phổ biến nhất cho bạc đồng công nghiệp.
Ưu điểm:
- Chống mài mòn tốt.
- Chịu tải ổn định.
- Gia công thuận lợi.
Đồng CAC406
Thường dùng trong:
- Thiết bị tải trọng cao.
- Máy công nghiệp nặng.
- Hệ thống làm việc liên tục.
Thép S45C
Ưu điểm:
- Độ bền cao.
- Giá thành hợp lý.
- Dễ gia công.
Inox 304
Ứng dụng:
- Ngành thực phẩm.
- Môi trường ẩm.
- Thiết bị y tế.
Nhựa Kỹ Thuật
Bao gồm:
- MC Nylon.
- POM.
- Teflon.
Thích hợp cho:
- Thiết bị tự động hóa.
- Hệ thống yêu cầu ma sát thấp.
- Thiết bị cách điện.
Quy Trình Gia Công Bạc Lót Tại Gia An Phú
Bước 1: Tiếp Nhận Bản Vẽ Hoặc Mẫu
Tiếp nhận:
- CAD.
- PDF.
- STEP.
- Mẫu thực tế.
Bước 2: Phân Tích Kỹ Thuật
Đánh giá:
- Vật liệu.
- Điều kiện làm việc.
- Dung sai.
- Tải trọng.
Bước 3: Lựa Chọn Vật Liệu
Đề xuất vật liệu phù hợp giữa tuổi thọ và chi phí đầu tư.
Bước 4: Gia Công Tiện CNC
Công đoạn chính tạo hình bạc lót được thực hiện bằng công nghệ gia công tiện CNC theo yêu cầu, giúp kiểm soát chính xác đường kính trong và đường kính ngoài.
Bước 5: Gia Công Hoàn Thiện
Thực hiện:
- Rãnh dầu.
- Vát mép.
- Gia công tinh.
Bước 6: Kiểm Tra Chất Lượng
Kiểm tra:
- Kích thước.
- Dung sai.
- Độ nhám.
- Khả năng lắp ghép.
Bước 7: Giao Hàng
Giao hàng tại TP.HCM và toàn quốc.
Những Yếu Tố Quan Trọng Khi Gia Công Bạc Lót
Đối với bạc lót, độ chính xác không chỉ ảnh hưởng đến khả năng lắp ráp mà còn quyết định trực tiếp đến tuổi thọ của toàn bộ hệ thống cơ khí.
Một bạc lót được gia công đúng kỹ thuật sẽ giúp:
- Giảm ma sát.
- Hạn chế mài mòn.
- Tăng tuổi thọ trục.
- Giảm chi phí bảo trì.
Ngược lại, bạc lót sai dung sai hoặc lựa chọn vật liệu không phù hợp có thể gây hư hỏng nhanh chóng cho cả cụm máy.
Đường Kính Trong
Đây là kích thước quan trọng nhất của bạc lót.
Đường kính trong ảnh hưởng trực tiếp đến:
- Khả năng lắp trục.
- Độ ổn định khi vận hành.
- Khả năng bôi trơn.
Nếu quá chặt:
- Trục nóng lên nhanh.
- Ma sát tăng.
- Giảm tuổi thọ.
Nếu quá rộng:
- Rung lắc.
- Mài mòn không đều.
- Giảm độ chính xác.
Đường Kính Ngoài
Đường kính ngoài quyết định khả năng lắp ghép giữa bạc lót và thân máy.
Nếu dung sai không phù hợp có thể dẫn đến:
- Bạc xoay trong lỗ lắp.
- Tuột bạc khi vận hành.
- Hư hỏng thân máy.
Dung Sai Lắp Ghép
Tùy từng ứng dụng mà yêu cầu dung sai khác nhau.
Một số kiểu lắp ghép phổ biến:
- H7/g6
- H7/h6
- H8/f7
Việc lựa chọn dung sai phù hợp giúp đảm bảo:
- Khả năng làm việc ổn định.
- Chi phí sản xuất hợp lý.
- Tuổi thọ cao hơn.
Độ Nhám Bề Mặt
Độ nhám ảnh hưởng trực tiếp đến:
- Ma sát.
- Khả năng giữ dầu.
- Nhiệt độ vận hành.
Không phải mọi ứng dụng đều cần độ nhám quá thấp.
Gia An Phú luôn tư vấn mức độ hoàn thiện phù hợp để tránh phát sinh chi phí không cần thiết.
Thiết Kế Rãnh Dầu
Đối với bạc lót làm việc liên tục, rãnh dầu đóng vai trò quan trọng.
Tác dụng:
- Phân phối dầu bôi trơn.
- Giảm nhiệt độ làm việc.
- Giảm ma sát.
Đây là chi tiết thường bị bỏ qua trong nhiều bản vẽ thiết kế.
Những Lỗi Thường Gặp Khi Thiết Kế Bạc Lót
Trong quá trình gia công theo bản vẽ, Gia An Phú thường gặp một số lỗi thiết kế phổ biến gây ảnh hưởng đến hiệu quả sử dụng.
Chọn Sai Vật Liệu
Đây là lỗi phổ biến nhất.
Ví dụ:
- Dùng thép cho môi trường ăn mòn.
- Dùng đồng thông thường cho tải trọng quá lớn.
- Dùng vật liệu mềm cho môi trường mài mòn cao.
Kết quả là tuổi thọ bạc lót giảm đáng kể.
Không Tính Khe Hở Lắp Ghép
Nhiều bản vẽ chỉ thể hiện kích thước danh nghĩa mà không xác định dung sai lắp ghép.
Điều này dẫn đến:
- Khó lắp ráp.
- Kẹt trục.
- Rung động khi vận hành.
Thiếu Yêu Cầu Độ Nhám
Độ nhám ảnh hưởng trực tiếp đến khả năng làm việc nhưng thường không được chỉ định rõ trên bản vẽ.
Thiếu Rãnh Dầu
Đối với các hệ thống vận hành liên tục, thiếu rãnh dầu có thể làm tăng nhiệt độ và giảm tuổi thọ bạc lót.
Không Xác Định Tải Trọng Làm Việc
Tải trọng là yếu tố quyết định việc lựa chọn vật liệu và kết cấu bạc lót.
Thiếu thông tin này có thể khiến sản phẩm không đạt hiệu quả sử dụng mong muốn.
Cách Chọn Bạc Lót Phù Hợp Cho Từng Ứng Dụng
Một trong những sai lầm phổ biến là lựa chọn bạc lót chỉ dựa trên giá thành.
Thực tế, bạc lót phù hợp phải được lựa chọn dựa trên điều kiện làm việc thực tế.
Theo Tải Trọng
Đối với tải trọng lớn:
- Bạc thép.
- Bạc đồng hợp kim.
thường là lựa chọn phù hợp.
Đối với tải trọng trung bình:
- Đồng C93200.
- Đồng CAC406.
là giải pháp cân bằng giữa hiệu quả và chi phí.
Theo Tốc Độ Quay
Tốc độ quay càng cao càng yêu cầu:
- Độ chính xác tốt.
- Khả năng bôi trơn hiệu quả.
- Độ nhám phù hợp.
Trong nhiều trường hợp, bạc đồng có ưu thế hơn bạc thép.
Theo Môi Trường Làm Việc
Môi Trường Thực Phẩm
Khuyến nghị:
- Inox 304.
- Nhựa kỹ thuật đạt tiêu chuẩn thực phẩm.
Môi Trường Hóa Chất
Khuyến nghị:
- Inox 316.
- Teflon.
Môi Trường Bụi Bẩn
Khuyến nghị:
- Bạc đồng graphite tự bôi trơn.
- Bạc đồng hợp kim chịu mài mòn.
Theo Khả Năng Bảo Trì
Nếu thiết bị khó bảo trì hoặc hoạt động liên tục:
- Bạc tự bôi trơn.
- Bạc graphite.
là lựa chọn đáng cân nhắc.
Theo Chi Phí Đầu Tư
Không phải ứng dụng nào cũng cần vật liệu cao cấp.
Gia An Phú luôn hỗ trợ khách hàng lựa chọn giải pháp phù hợp giữa:
- Tuổi thọ.
- Hiệu quả sử dụng.
- Ngân sách đầu tư.
Ứng Dụng Của Bạc Lót Trong Công Nghiệp
Máy Ép Công Nghiệp
Bạc lót được sử dụng tại:
- Cơ cấu dẫn hướng.
- Cụm truyền động.
- Các vị trí chịu tải lớn.
Hệ Thống Băng Tải
Kết hợp với các loại trục CNC theo bản vẽ, bạc lót giúp băng tải vận hành ổn định và giảm mài mòn.
Máy Chế Biến Thực Phẩm
Thường sử dụng:
- Inox.
- Nhựa kỹ thuật.
để đảm bảo yêu cầu vệ sinh.
Thiết Bị Khai Thác
Yêu cầu:
- Chịu tải cao.
- Chống mài mòn tốt.
Bạc thép và bạc đồng hợp kim được sử dụng phổ biến.
Thiết Bị Tự Động Hóa
Yêu cầu:
- Độ chính xác cao.
- Chuyển động ổn định.
- Tuổi thọ dài.
So Sánh Bạc Đồng Và Bạc Thép
Đây là câu hỏi mà nhiều khách hàng quan tâm khi lựa chọn vật liệu.
| Tiêu chí | Bạc đồng | Bạc thép |
| Khả năng chống mài mòn | Tốt | Trung bình |
| Khả năng tự bôi trơn | Tốt | Thấp |
| Khả năng chịu tải | Tốt | Rất tốt |
| Giá thành | Cao hơn | Thấp hơn |
| Độ ổn định khi vận hành | Cao | Tốt |
| Ứng dụng phổ biến | Cơ khí chính xác | Máy công nghiệp nặng |
Trong đa số trường hợp, bạc đồng vẫn là lựa chọn phổ biến nhất nhờ khả năng vận hành ổn định và tuổi thọ cao.
Vì Sao Nên Chọn Gia An Phú?
- Xưởng sản xuất trực tiếp tại TP.HCM.
- Nhận gia công theo bản vẽ hoặc mẫu thực tế.
- Hỗ trợ kỹ thuật và lựa chọn vật liệu.
- Gia công đơn chiếc và hàng loạt.
- Kiểm soát dung sai chặt chẽ.
- Giao hàng trên toàn quốc.
Ngoài bạc lót, Gia An Phú còn cung cấp các dịch vụ liên quan như gia công chi tiết máy theo bản vẽ, gia công tiện CNC theo yêu cầu và gia công cơ khí theo yêu cầu tại TP.HCM nhằm đáp ứng đa dạng nhu cầu sản xuất của doanh nghiệp.
Báo Giá Gia Công Bạc Lót
Chi phí gia công phụ thuộc vào:
- Loại vật liệu.
- Đường kính trong.
- Đường kính ngoài.
- Chiều dài bạc.
- Dung sai.
- Yêu cầu đặc biệt.
- Số lượng sản phẩm.
Để nhận báo giá chính xác, khách hàng nên gửi bản vẽ hoặc mẫu thực tế cho đội ngũ kỹ thuật của Gia An Phú.
Dịch Vụ Liên Quan
Khách hàng có thể tham khảo thêm:
- Gia công chi tiết máy theo bản vẽ.
- Gia công tiện CNC theo yêu cầu.
- Gia công trục CNC theo bản vẽ.
- Gia công cơ khí theo yêu cầu tại TP.HCM.
Đối với các cụm truyền động hoặc hệ thống cơ khí chính xác, bạc lót thường được thiết kế và sản xuất đồng bộ cùng trục nhằm đảm bảo khả năng lắp ghép và vận hành tối ưu.
Câu Hỏi Thường Gặp
Gia An Phú có nhận gia công bạc lót theo mẫu không?
Có. Chúng tôi nhận gia công theo mẫu thực tế hoặc bản vẽ kỹ thuật.
Có nhận gia công bạc đồng không?
Có. Gia An Phú nhận gia công nhiều loại bạc đồng công nghiệp khác nhau.
Có nhận sản xuất số lượng ít không?
Có. Chúng tôi nhận từ đơn chiếc đến sản xuất hàng loạt.
Có giao hàng ngoài TP.HCM không?
Có. Gia An Phú hỗ trợ giao hàng trên toàn quốc.
Có xuất hóa đơn VAT không?
Có. Chúng tôi cung cấp đầy đủ hóa đơn và chứng từ theo quy định.
