Trong môi trường sản xuất công nghiệp hiện đại, độ chính xác và năng suất là hai yếu tố quyết định năng lực cạnh tranh của doanh nghiệp. Để đảm bảo sản phẩm được gia công, lắp ráp hoặc kiểm tra đúng vị trí với sai số thấp nhất, các nhà máy thường sử dụng hệ thống đồ gá cơ khí chuyên dụng.
Đồ gá giúp cố định chi tiết, hỗ trợ định vị chính xác và giảm phụ thuộc vào tay nghề của người vận hành. Nhờ đó quá trình sản xuất trở nên ổn định hơn, hạn chế lỗi và nâng cao năng suất.
CÔNG TY TNHH TM DV GIA CÔNG CƠ KHÍ GIA AN PHÚ chuyên nhận gia công gá cơ khí theo bản vẽ hoặc theo yêu cầu thực tế của khách hàng. Chúng tôi nhận sản xuất nhiều loại đồ gá phục vụ gia công, lắp ráp, hàn và kiểm tra chất lượng cho doanh nghiệp sản xuất, công ty chế tạo máy và đơn vị tự động hóa.
Xưởng sản xuất: Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM
Hotline tư vấn: 0937.200.476
Đồ Gá Cơ Khí Là Gì?
Đồ gá cơ khí (Jig & Fixture) là thiết bị hỗ trợ trong quá trình sản xuất nhằm:
- Định vị chi tiết.
- Kẹp chặt sản phẩm.
- Hỗ trợ thao tác gia công.
- Đảm bảo độ chính xác.
- Tăng năng suất sản xuất.
Trong thực tế, đồ gá xuất hiện ở hầu hết các công đoạn sản xuất công nghiệp hiện đại.
Ví dụ:
- Gia công CNC.
- Hàn kết cấu.
- Lắp ráp thiết bị.
- Kiểm tra chất lượng.
- Đo kiểm sản phẩm.
Phân Biệt Jig Và Fixture
Hai khái niệm này thường được sử dụng cùng nhau nhưng thực tế có sự khác biệt.
Jig
Jig là thiết bị có chức năng:
- Định vị chi tiết.
- Dẫn hướng dụng cụ cắt.
Ví dụ:
- Đồ gá khoan.
- Đồ gá taro.
- Đồ gá dẫn hướng.
Fixture
Fixture là thiết bị:
- Định vị sản phẩm.
- Kẹp chặt sản phẩm.
nhưng không dẫn hướng dụng cụ gia công.
Ví dụ:
- Đồ gá phay CNC.
- Đồ gá hàn.
- Đồ gá kiểm tra.
Trong thực tế tại Việt Nam, phần lớn khách hàng đều gọi chung là đồ gá cơ khí.
Vai Trò Của Đồ Gá Trong Nhà Máy
Một hệ thống đồ gá được thiết kế tốt mang lại nhiều lợi ích:
Tăng Độ Chính Xác
Giúp sản phẩm luôn nằm đúng vị trí trong quá trình sản xuất.
Giảm Sai Số
Giảm ảnh hưởng của yếu tố con người.
Tăng Năng Suất
Rút ngắn thời gian gá đặt.
Tăng tốc độ thao tác.
Giảm Tỷ Lệ Lỗi
Đặc biệt hiệu quả đối với sản xuất hàng loạt.
Giảm Chi Phí Sản Xuất
Mặc dù phải đầu tư ban đầu nhưng về lâu dài giúp tiết kiệm đáng kể chi phí vận hành.
Gia An Phú Nhận Gia Công Những Loại Đồ Gá Nào?
Gia Công Đồ Gá Hàn
Đây là nhóm sản phẩm được sử dụng nhiều trong:
- Kết cấu thép.
- Khung máy.
- Gia công inox.
- Thiết bị công nghiệp.
Chức năng chính:
- Định vị chính xác các chi tiết.
- Giữ cố định trong quá trình hàn.
- Hạn chế biến dạng nhiệt.
Đồ gá hàn giúp nâng cao độ đồng đều giữa các sản phẩm và giảm đáng kể thời gian thao tác.

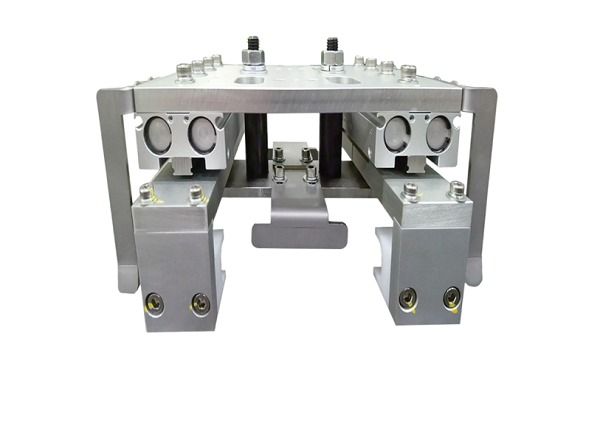

Gia Công Đồ Gá Lắp Ráp
Được sử dụng trong:
- Dây chuyền sản xuất.
- Thiết bị điện tử.
- Thiết bị cơ khí.
- Hệ thống tự động hóa.
Mục tiêu:
- Hỗ trợ lắp ráp nhanh.
- Đảm bảo đúng vị trí.
- Hạn chế sai sót.
Đây là loại đồ gá thường được sử dụng trong sản xuất hàng loạt.
Gia Công Đồ Gá Kiểm Tra
Đồ gá kiểm tra (Checking Fixture) được sử dụng trong:
- Bộ phận QA.
- Bộ phận QC.
- Kiểm tra kích thước.
- Kiểm tra độ chính xác lắp ráp.
Ưu điểm:
- Tăng tốc độ kiểm tra.
- Giảm phụ thuộc vào thao tác đo thủ công.
- Nâng cao độ tin cậy của kết quả kiểm tra.

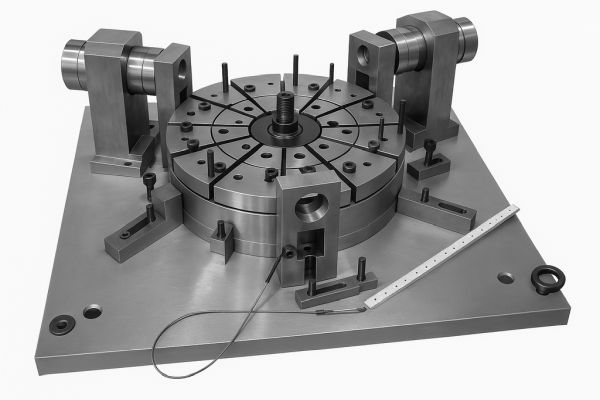

Gia Công Đồ Gá Gia Công CNC
Đây là loại đồ gá hỗ trợ:
- Phay CNC.
- Khoan CNC.
- Cắt CNC.
- Gia công cơ khí chính xác.
Mục đích:
- Kẹp chặt phôi.
- Định vị chính xác.
- Tăng tốc độ sản xuất.
Các loại đồ gá này thường được sản xuất bằng công nghệ gia công phay CNC theo yêu cầu nhằm đảm bảo độ chính xác cao.

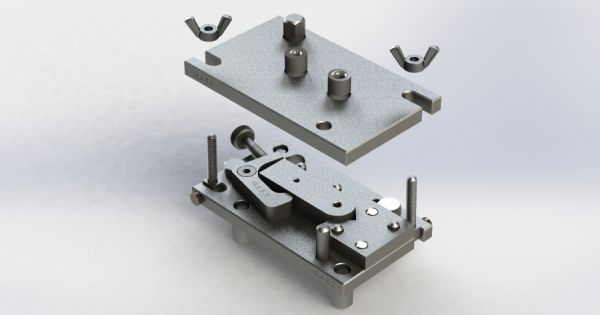

Gia Công Đồ Gá Theo Bản Vẽ
Gia An Phú nhận gia công theo:
- File CAD.
- File STEP.
- File PDF.
- Bản vẽ kỹ thuật 2D.
- Mẫu thực tế.
Phù hợp với:
- Nhà máy sản xuất.
- Công ty chế tạo máy.
- Doanh nghiệp OEM.
- Đơn vị tự động hóa.
Đây là nhóm khách hàng có nhu cầu lớn nhất hiện nay.
Vật Liệu Thường Dùng Để Gia Công Đồ Gá
Việc lựa chọn vật liệu phù hợp ảnh hưởng trực tiếp đến độ bền và tuổi thọ của đồ gá.
Thép CT3
Đây là vật liệu được sử dụng phổ biến nhất.
Ưu điểm:
- Chi phí hợp lý.
- Dễ gia công.
- Độ bền tốt.
Phù hợp với phần lớn ứng dụng công nghiệp.
Thép S45C
S45C có độ cứng cao hơn thép CT3.
Thường được sử dụng cho:
- Chốt định vị.
- Chi tiết chịu tải.
- Chi tiết mài mòn.
Nhôm
Ưu điểm:
- Trọng lượng nhẹ.
- Dễ thao tác.
- Dễ gia công.
Thường sử dụng cho:
- Đồ gá lắp ráp.
- Đồ gá kiểm tra.
- Thiết bị tự động hóa.
Inox 304
Ứng dụng:
- Thực phẩm.
- Dược phẩm.
- Môi trường ẩm.
Ưu điểm:
- Chống ăn mòn tốt.
- Dễ vệ sinh.
Nhựa Kỹ Thuật
Một số loại phổ biến:
- POM.
- MC Nylon.
- Teflon.
Được sử dụng trong các vị trí cần:
- Giảm ma sát.
- Bảo vệ bề mặt sản phẩm.
- Cách điện.
Quy Trình Gia Công Đồ Gá Cơ Khí Tại Gia An Phú
Bước 1: Tiếp Nhận Yêu Cầu
Khách hàng cung cấp:
- Bản vẽ.
- Mẫu thực tế.
- Yêu cầu kỹ thuật.
- Mục đích sử dụng.
Bước 2: Phân Tích Chức Năng Đồ Gá
Đội ngũ kỹ thuật đánh giá:
- Chức năng.
- Điều kiện làm việc.
- Yêu cầu độ chính xác.
- Sản lượng sản xuất.
Bước 3: Kiểm Tra Hoặc Hoàn Thiện Bản Vẽ
Trong nhiều trường hợp, Gia An Phú hỗ trợ khách hàng rà soát bản vẽ để tối ưu khả năng sản xuất và tuổi thọ đồ gá.
Bước 4: Gia Công Chi Tiết
Các chi tiết của đồ gá được sản xuất bằng nhiều công nghệ khác nhau.
Tùy theo yêu cầu kỹ thuật, Gia An Phú áp dụng:
- Gia công phay CNC.
- Gia công tiện CNC.
- Cắt laser kim loại.
- Gia công chi tiết máy theo bản vẽ.
nhằm đảm bảo độ chính xác và hiệu quả sản xuất.
Bước 5: Lắp Ráp Hoàn Thiện
Sau khi hoàn thiện từng chi tiết, kỹ thuật viên tiến hành lắp ráp thành cụm đồ gá hoàn chỉnh.
Bước 6: Kiểm Tra Độ Chính Xác
Đây là bước quan trọng nhằm đảm bảo đồ gá đáp ứng đúng mục đích sử dụng thực tế.
Kiểm tra:
- Độ định vị.
- Độ vuông góc.
- Độ phẳng.
- Khả năng kẹp chặt.
Những Yếu Tố Quan Trọng Khi Gia Công Đồ Gá Cơ Khí
Một đồ gá được thiết kế và gia công tốt không chỉ giúp giữ cố định sản phẩm mà còn góp phần nâng cao năng suất, giảm sai số và đảm bảo chất lượng đầu ra.
Dưới đây là những yếu tố quan trọng cần được xem xét khi sản xuất đồ gá cơ khí.
Độ Chính Xác Định Vị
Đây là yếu tố quan trọng nhất của mọi loại đồ gá.
Mục tiêu của đồ gá là đưa chi tiết về đúng vị trí mong muốn một cách lặp lại nhiều lần với sai số nhỏ nhất.
Nếu độ định vị không đảm bảo có thể dẫn đến:
- Sai kích thước gia công.
- Lỗi lắp ráp.
- Tăng tỷ lệ hàng lỗi.
- Giảm chất lượng sản phẩm.
Đặc biệt đối với các dây chuyền sản xuất hàng loạt, sai số nhỏ có thể gây thiệt hại lớn về chi phí.
Độ Cứng Vững
Trong quá trình gia công hoặc lắp ráp, đồ gá phải chịu:
- Lực cắt.
- Lực kẹp.
- Rung động.
- Tác động từ người vận hành.
Nếu kết cấu không đủ cứng vững có thể gây biến dạng và làm giảm độ chính xác.
Đó là lý do các vị trí chịu lực thường được chế tạo từ:
- Thép CT3.
- S45C.
- Thép nhiệt luyện.
Khả Năng Kẹp Chặt
Kẹp chặt phải đảm bảo:
- Chi tiết không bị dịch chuyển.
- Không gây biến dạng sản phẩm.
- Thao tác nhanh chóng.
Đối với sản xuất hàng loạt, thời gian kẹp và tháo sản phẩm ảnh hưởng trực tiếp đến năng suất dây chuyền.
Tuổi Thọ Đồ Gá
Một đồ gá chất lượng không chỉ hoạt động tốt trong thời gian ngắn mà còn phải đảm bảo độ bền lâu dài.
Các chi tiết thường bị mài mòn gồm:
- Chốt định vị.
- Bạc dẫn hướng.
- Cơ cấu kẹp.
Gia An Phú thường thiết kế các chi tiết này theo dạng thay thế được nhằm giảm chi phí bảo trì cho khách hàng.
Khả Năng Bảo Trì
Một đồ gá tốt cần dễ dàng:
- Thay thế linh kiện.
- Vệ sinh.
- Hiệu chỉnh.
Điều này đặc biệt quan trọng đối với các doanh nghiệp sản xuất liên tục nhiều ca mỗi ngày.
Những Lỗi Thường Gặp Khi Thiết Kế Đồ Gá
Trong quá trình tiếp nhận bản vẽ từ khách hàng, đội ngũ kỹ thuật Gia An Phú thường gặp nhiều lỗi thiết kế khiến đồ gá hoạt động chưa tối ưu.
Thiếu Điểm Định Vị
Một số thiết kế chỉ tập trung vào cơ cấu kẹp mà bỏ qua hệ thống định vị.
Hậu quả:
- Sản phẩm không ổn định.
- Độ lặp lại thấp.
- Sai số lớn.
Kẹp Chặt Không Hợp Lý
Lực kẹp quá lớn có thể:
- Làm biến dạng chi tiết.
- Gây trầy xước sản phẩm.
Ngược lại nếu lực kẹp quá nhỏ sẽ làm chi tiết dịch chuyển trong quá trình gia công.
Thiết Kế Quá Phức Tạp
Nhiều đồ gá được thiết kế với quá nhiều cơ cấu không cần thiết.
Điều này dẫn đến:
- Chi phí cao.
- Khó sản xuất.
- Khó bảo trì.
Trong thực tế, một thiết kế đơn giản nhưng hiệu quả thường mang lại giá trị cao hơn.
Không Tính Đến Thao Tác Người Vận Hành
Đây là lỗi rất phổ biến.
Nếu thao tác đặt và lấy sản phẩm mất nhiều thời gian sẽ làm giảm đáng kể năng suất sản xuất.
Không Tính Đến Bảo Trì
Nhiều thiết kế không cho phép thay thế nhanh các chi tiết hao mòn.
Kết quả là toàn bộ đồ gá phải ngừng hoạt động chỉ vì một linh kiện nhỏ bị hư hỏng.
Cách Thiết Kế Đồ Gá Hiệu Quả
Đây là phần kiến thức chuyên môn quan trọng mà nhiều kỹ sư sản xuất và kỹ sư cơ khí quan tâm.
Nguyên Tắc Định Vị 3-2-1
Đây là nguyên tắc nền tảng trong thiết kế đồ gá cơ khí.
Mục tiêu là khống chế đủ 6 bậc tự do của chi tiết.
3 Điểm
Khống chế mặt đáy.
Loại bỏ:
- Dịch chuyển theo phương Z.
- Xoay quanh trục X.
- Xoay quanh trục Y.
2 Điểm
Khống chế mặt bên.
Loại bỏ:
- Dịch chuyển theo phương Y.
- Xoay quanh trục Z.
1 Điểm
Khống chế mặt còn lại.
Loại bỏ:
- Dịch chuyển theo phương X.
Nhờ nguyên tắc 3-2-1, sản phẩm luôn được đặt đúng vị trí và đạt độ lặp lại cao trong sản xuất hàng loạt.
Giảm Số Lần Gá Đặt
Mỗi lần tháo và gá lại đều có nguy cơ phát sinh sai số.
Một đồ gá hiệu quả cần:
- Gia công được nhiều bề mặt.
- Hạn chế thay đổi vị trí sản phẩm.
- Giảm thời gian thao tác.
Tối Ưu Thao Tác Người Vận Hành
Thiết kế cần hướng đến:
- Dễ sử dụng.
- Dễ quan sát.
- Dễ thao tác.
Đặc biệt đối với các dây chuyền sản xuất nhiều ca hoặc sử dụng nhiều công nhân.
Đảm Bảo An Toàn
Các cơ cấu:
- Kẹp nhanh.
- Xi lanh khí nén.
- Chốt khóa.
cần được thiết kế để tránh gây nguy hiểm cho người sử dụng.
Dễ Bảo Trì Và Nâng Cấp
Một đồ gá tốt nên được thiết kế theo dạng module.
Ưu điểm:
- Dễ sửa chữa.
- Dễ thay thế linh kiện.
- Dễ nâng cấp khi sản phẩm thay đổi.
Ứng Dụng Của Đồ Gá Trong Công Nghiệp
Ngành Chế Tạo Máy
Đồ gá được sử dụng trong:
- Gia công chi tiết máy.
- Lắp ráp cụm máy.
- Kiểm tra chất lượng.
Đây là lĩnh vực sử dụng đồ gá nhiều nhất hiện nay.
Ngành Ô Tô
Ứng dụng:
- Đồ gá hàn khung xe.
- Đồ gá kiểm tra linh kiện.
- Đồ gá lắp ráp.
Yêu cầu độ chính xác rất cao.
Ngành Cơ Khí Chính Xác
Các chi tiết được sản xuất bằng gia công phay CNC theo yêu cầu hoặc gia công tiện CNC theo yêu cầu thường cần hệ thống đồ gá chuyên dụng để đảm bảo độ chính xác.
Ngành Thực Phẩm
Đồ gá hỗ trợ:
- Lắp ráp thiết bị.
- Kiểm tra sản phẩm.
- Bảo trì máy móc.
Ngành Điện Tử
Được sử dụng trong:
- Lắp ráp linh kiện.
- Kiểm tra sản phẩm.
- Kiểm tra ngoại quan.
So Sánh Đồ Gá Hàn Và Đồ Gá Lắp Ráp
| Tiêu chí | Đồ gá hàn | Đồ gá lắp ráp |
| Chịu nhiệt | Rất cao | Không yêu cầu |
| Độ cứng vững | Cao | Trung bình |
| Môi trường làm việc | Xưởng hàn | Dây chuyền lắp ráp |
| Tốc độ thao tác | Trung bình | Cao |
| Yêu cầu độ chính xác | Cao | Rất cao |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
Việc lựa chọn loại đồ gá phù hợp phụ thuộc vào mục đích sử dụng và quy trình sản xuất của doanh nghiệp.
Vì Sao Nên Chọn Gia An Phú?
- Xưởng sản xuất trực tiếp tại TP.HCM.
- Nhận gia công theo bản vẽ hoặc mẫu thực tế.
- Hỗ trợ tối ưu thiết kế trước khi sản xuất.
- Gia công đơn chiếc và sản xuất hàng loạt.
- Đội ngũ kỹ thuật có kinh nghiệm trong lĩnh vực cơ khí chế tạo.
- Giao hàng trên toàn quốc.
Ngoài gia công đồ gá cơ khí, Gia An Phú còn cung cấp:
- Gia công phay CNC theo yêu cầu.
- Gia công tiện CNC theo yêu cầu.
- Gia công chi tiết máy theo bản vẽ.
- Gia công trục CNC theo bản vẽ.
- Gia công cơ khí theo yêu cầu tại TP.HCM.
Báo Giá Gia Công Đồ Gá Cơ Khí
Chi phí gia công phụ thuộc vào:
- Độ phức tạp của đồ gá.
- Vật liệu sử dụng.
- Số lượng chi tiết.
- Yêu cầu độ chính xác.
- Phương pháp gia công.
- Số lượng sản phẩm.
Khách hàng nên gửi bản vẽ hoặc mô tả yêu cầu để Gia An Phú tư vấn phương án phù hợp nhất.
Câu Hỏi Thường Gặp
Gia An Phú có nhận gia công đồ gá theo mẫu không?
Có. Chúng tôi nhận gia công theo bản vẽ hoặc mẫu thực tế.
Có hỗ trợ chỉnh sửa hoặc tối ưu bản vẽ không?
Có. Đội ngũ kỹ thuật có thể hỗ trợ rà soát và đề xuất cải tiến trước khi sản xuất.
Có nhận gia công đơn chiếc không?
Có. Chúng tôi nhận từ đơn chiếc đến sản xuất hàng loạt.
Có giao hàng ngoài TP.HCM không?
Có. Gia An Phú giao hàng trên toàn quốc.
Có xuất hóa đơn VAT không?
Có. Chúng tôi cung cấp đầy đủ hóa đơn và chứng từ theo quy định.
Liên Hệ Gia An Phú
CÔNG TY TNHH TM DV GIA CÔNG CƠ KHÍ GIA AN PHÚ
Xưởng sản xuất: Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM
Hotline: 0937.200.476
Liên hệ ngay để được tư vấn giải pháp đồ gá cơ khí phù hợp và nhận báo giá nhanh chóng.
