Tủ điện là một trong những thiết bị không thể thiếu trong các hệ thống điện công nghiệp hiện đại. Từ nhà máy sản xuất, trạm bơm, hệ thống xử lý nước cho đến các công trình thương mại, tủ điện đóng vai trò bảo vệ thiết bị điện, đảm bảo an toàn vận hành và giúp hệ thống hoạt động ổn định.
Mỗi dự án thường có yêu cầu riêng về kích thước, số lượng thiết bị lắp đặt, vị trí thi công và điều kiện môi trường. Vì vậy, phần lớn tủ điện công nghiệp hiện nay được sản xuất theo bản vẽ thay vì sử dụng các mẫu tiêu chuẩn có sẵn.
CÔNG TY TNHH TM DV GIA CÔNG CƠ KHÍ GIA AN PHÚ chuyên nhận gia công tủ điện theo bản vẽ, gia công vỏ tủ điện công nghiệp, tủ điện điều khiển và các sản phẩm kim loại tấm phục vụ ngành điện công nghiệp, tự động hóa và cơ điện (M&E).
Xưởng sản xuất: Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM
Hotline tư vấn: 0937.200.476
Tủ Điện Công Nghiệp Là Gì?
Tủ điện công nghiệp là kết cấu kim loại dùng để chứa và bảo vệ các thiết bị điện, thiết bị điều khiển và hệ thống dây dẫn.
Bên trong tủ điện có thể lắp đặt:
- MCCB.
- MCB.
- Contactor.
- Relay.
- PLC.
- HMI.
- Biến tần.
- Bộ nguồn.
- Thiết bị đo lường.
Tủ điện không chỉ giúp bảo vệ thiết bị mà còn giúp việc vận hành, kiểm tra và bảo trì trở nên thuận tiện hơn.
Vai Trò Của Tủ Điện Trong Nhà Máy
Trong môi trường công nghiệp, tủ điện đóng vai trò quan trọng:
Bảo Vệ Thiết Bị Điện
Ngăn ngừa tác động từ:
- Bụi bẩn.
- Độ ẩm.
- Va đập cơ học.
- Tác nhân môi trường.
Đảm Bảo An Toàn Cho Người Vận Hành
Tủ điện giúp cách ly các bộ phận mang điện với môi trường bên ngoài.
Giảm nguy cơ:
- Chạm điện.
- Rò điện.
- Tai nạn lao động.
Tăng Tính Thẩm Mỹ Và Chuyên Nghiệp
Hệ thống điện được bố trí khoa học giúp:
- Dễ quản lý.
- Dễ bảo trì.
- Nâng cao hình ảnh chuyên nghiệp của doanh nghiệp.
Vì Sao Cần Gia Công Theo Bản Vẽ?
Mỗi hệ thống điện đều có yêu cầu riêng về:
- Công suất.
- Số lượng thiết bị.
- Không gian lắp đặt.
- Điều kiện môi trường.
Do đó, việc gia công theo bản vẽ giúp:
- Tối ưu kích thước.
- Tiết kiệm chi phí.
- Đáp ứng đúng yêu cầu kỹ thuật.
- Thuận tiện cho việc lắp đặt.
Gia An Phú Nhận Gia Công Những Loại Tủ Điện Nào?
Gia Công Tủ Điện Phân Phối
Đây là nhóm tủ điện phổ biến trong các công trình công nghiệp.
Bao gồm:
- Tủ MDB.
- Tủ MSB.
- Tủ DB.
- Tủ phân phối tổng.
Yêu cầu:
- Kết cấu chắc chắn.
- Khả năng chịu tải tốt.
- Không gian lắp đặt thiết bị hợp lý.
Gia Công Tủ Điện Điều Khiển
Được sử dụng trong:
- Hệ thống PLC.
- Dây chuyền tự động hóa.
- Hệ thống băng tải.
- Trạm bơm.
Loại tủ này thường yêu cầu:
- Độ chính xác cao.
- Bố trí thiết bị khoa học.
- Dễ bảo trì.
Gia Công Tủ Điện Ngoài Trời
Tủ điện ngoài trời phải đáp ứng các yêu cầu khắt khe hơn.
Ví dụ:
- Chống bụi.
- Chống nước.
- Chống ăn mòn.
Gia An Phú có thể gia công theo các tiêu chuẩn IP phù hợp với từng dự án.
Gia Công Tủ Điện Inox
Tủ điện inox thường được sử dụng trong:
- Nhà máy thực phẩm.
- Nhà máy thủy sản.
- Nhà máy dược phẩm.
- Nhà máy hóa chất.
Ưu điểm:
- Chống gỉ sét.
- Độ bền cao.
- Dễ vệ sinh.
Các vật liệu phổ biến:
- Inox 304.
- Inox 316.

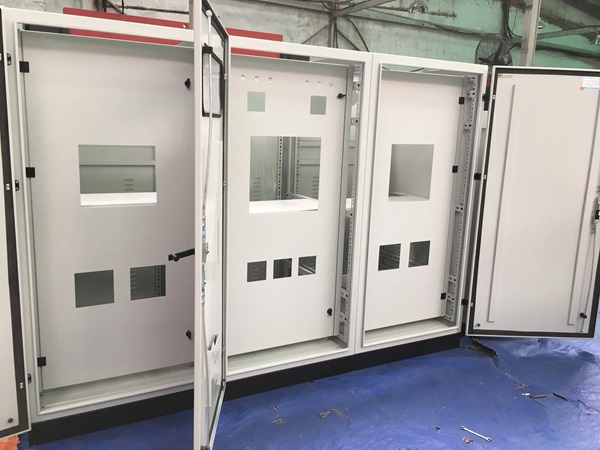

Gia Công Vỏ Tủ Điện Theo Bản Vẽ
Đây là nhóm dịch vụ được nhiều đơn vị cơ điện và nhà thầu M&E quan tâm.
Gia An Phú nhận gia công:
- Vỏ tủ điện đơn.
- Vỏ tủ điện ghép.
- Vỏ tủ điện điều khiển.
- Vỏ tủ điện ngoài trời.
theo:
- Bản vẽ CAD.
- File PDF.
- File DXF.
- File thiết kế kỹ thuật.
Vật Liệu Thường Dùng Để Gia Công Tủ Điện
Lựa chọn vật liệu phù hợp giúp nâng cao tuổi thọ sản phẩm và tối ưu chi phí đầu tư.
Thép Tấm CT3
Đây là vật liệu phổ biến nhất hiện nay.
Ưu điểm:
- Giá thành hợp lý.
- Dễ gia công.
- Dễ sơn tĩnh điện.
Phù hợp với:
- Tủ điện trong nhà.
- Tủ điện công nghiệp thông thường.
Thép Mạ Kẽm
Ưu điểm:
- Chống gỉ tốt hơn thép thường.
- Tuổi thọ cao hơn.
Thường sử dụng trong môi trường có độ ẩm tương đối cao.
Inox 304
Ứng dụng:
- Thực phẩm.
- Dược phẩm.
- Nhà máy chế biến.
Ưu điểm:
- Chống ăn mòn tốt.
- Dễ vệ sinh.
- Tính thẩm mỹ cao.
Inox 316
Thường được sử dụng trong:
- Môi trường hóa chất.
- Nhà máy thủy sản.
- Khu vực ven biển.
Khả năng chống ăn mòn cao hơn inox 304.
Quy Trình Gia Công Tủ Điện Tại Gia An Phú
Bước 1: Tiếp Nhận Bản Vẽ
Khách hàng gửi:
- CAD.
- PDF.
- DXF.
- STEP.
Đội ngũ kỹ thuật sẽ rà soát và kiểm tra khả năng sản xuất.
Bước 2: Triển Khai Bản Vẽ Sản Xuất
Tách chi tiết và chuẩn bị dữ liệu cho các công đoạn:
- Cắt laser.
- Chấn CNC.
- Hàn lắp.
Bước 3: Cắt Laser Kim Loại
Các chi tiết được gia công bằng công nghệ cắt laser kim loại theo bản vẽ giúp:
- Độ chính xác cao.
- Đường cắt đẹp.
- Tối ưu vật liệu.
Bước 4: Chấn CNC Kim Loại
Sau khi cắt, các chi tiết được đưa vào công đoạn chấn CNC kim loại theo yêu cầu để tạo hình.
Yêu cầu:
- Góc chấn chính xác.
- Độ đồng đều cao.
- Hạn chế sai số lắp ráp.
Bước 5: Hàn Hoàn Thiện
Các chi tiết được hàn thành kết cấu hoàn chỉnh.
Kiểm tra:
- Độ vuông góc.
- Độ phẳng.
- Tính thẩm mỹ của mối hàn.
Bước 6: Sơn Tĩnh Điện
Đây là công đoạn giúp:
- Tăng khả năng chống ăn mòn.
- Nâng cao độ bền.
- Tăng tính thẩm mỹ cho sản phẩm.
Bước 7: Kiểm Tra Chất Lượng
Kiểm tra:
- Kích thước.
- Độ vuông góc.
- Độ kín.
- Chất lượng sơn.
- Khả năng lắp ráp.
Trước khi bàn giao cho khách hàng.
Những Yếu Tố Quan Trọng Khi Gia Công Tủ Điện
Tủ điện không chỉ đơn thuần là một kết cấu kim loại dùng để chứa thiết bị điện. Chất lượng gia công ảnh hưởng trực tiếp đến khả năng vận hành, độ an toàn và tuổi thọ của toàn bộ hệ thống điện.
Dưới đây là những yếu tố quan trọng cần được kiểm soát trong quá trình sản xuất.
Độ Chính Xác Kích Thước
Kích thước tủ điện phải được gia công chính xác để đảm bảo:
- Lắp đặt thiết bị thuận lợi.
- Không phát sinh chỉnh sửa tại công trình.
- Đảm bảo thẩm mỹ tổng thể.
Chỉ cần sai số nhỏ cũng có thể khiến:
- MCCB không lắp được.
- Cánh cửa bị lệch.
- Khó đi dây hoặc đấu nối.
Độ Vuông Góc Của Kết Cấu
Đây là yếu tố thường bị bỏ qua nhưng ảnh hưởng lớn đến chất lượng thành phẩm.
Nếu kết cấu không vuông góc:
- Cửa đóng mở khó khăn.
- Thiết bị lắp không thẳng hàng.
- Mất tính thẩm mỹ.
Gia An Phú kiểm tra độ vuông góc ở từng công đoạn trước khi hoàn thiện.
Độ Kín Của Tủ Điện
Đối với môi trường công nghiệp, khả năng chống bụi và chống nước là yếu tố rất quan trọng.
Độ kín thường được đánh giá thông qua tiêu chuẩn IP.
Tủ Điện IP54
Khả năng:
- Chống bụi ở mức cơ bản.
- Chống nước bắn từ nhiều hướng.
Ứng dụng:
- Nhà xưởng thông thường.
- Tủ điện trong nhà.
Tủ Điện IP55
Khả năng:
- Chống bụi tốt hơn.
- Chống tia nước áp lực thấp.
Ứng dụng:
- Nhà máy sản xuất.
- Khu vực có độ ẩm cao.
Tủ Điện IP65
Khả năng:
- Chống bụi hoàn toàn.
- Chống nước mạnh.
Ứng dụng:
- Ngoài trời.
- Môi trường khắc nghiệt.
- Nhà máy thực phẩm và thủy sản.
Khả Năng Chịu Tải
Một số tủ điện công nghiệp có thể chứa:
- MCCB công suất lớn.
- Biến tần.
- Thanh cái đồng.
- Bộ nguồn công nghiệp.
Do đó kết cấu phải đủ cứng vững để đảm bảo an toàn lâu dài.
Chất Lượng Sơn Tĩnh Điện
Sơn tĩnh điện không chỉ mang tính thẩm mỹ mà còn giúp:
- Chống ăn mòn.
- Tăng tuổi thọ sản phẩm.
- Chống oxy hóa.
Các yếu tố cần kiểm soát:
- Độ dày lớp sơn.
- Độ bám dính.
- Màu sắc đồng đều.
Những Lỗi Thường Gặp Khi Thiết Kế Tủ Điện
Trong quá trình tiếp nhận bản vẽ từ khách hàng, Gia An Phú thường gặp nhiều lỗi có thể ảnh hưởng đến khả năng vận hành thực tế.
Thiếu Không Gian Đi Dây
Đây là lỗi rất phổ biến.
Nhiều bản vẽ chỉ tập trung vào thiết bị mà quên tính toán:
- Máng cáp.
- Dây nguồn.
- Dây tín hiệu.
Kết quả:
- Khó thi công.
- Khó bảo trì.
- Tăng nhiệt độ bên trong tủ.
Bố Trí Thiết Bị Không Hợp Lý
Một số bản vẽ đặt các thiết bị sinh nhiệt gần nhau như:
- Biến tần.
- Bộ nguồn.
- MCCB.
Điều này có thể làm tăng nhiệt độ vận hành và giảm tuổi thọ thiết bị.
Thiếu Khe Thoát Nhiệt
Đối với các tủ điện công suất lớn, việc thoát nhiệt rất quan trọng.
Nếu không có giải pháp làm mát phù hợp:
- Thiết bị dễ quá nhiệt.
- Tăng nguy cơ sự cố.
Chọn Sai Cấp Bảo Vệ IP
Ví dụ:
- Tủ đặt ngoài trời nhưng chỉ thiết kế IP54.
- Tủ trong môi trường ẩm nhưng không có giải pháp chống nước.
Điều này có thể làm giảm đáng kể tuổi thọ thiết bị điện.
Chọn Sai Vật Liệu
Một số môi trường đặc biệt như:
- Nhà máy thủy sản.
- Nhà máy hóa chất.
- Khu vực ven biển.
nên ưu tiên inox thay vì thép sơn tĩnh điện thông thường.
Cách Chọn Tủ Điện Phù Hợp Cho Từng Ứng Dụng
Việc lựa chọn đúng loại tủ điện giúp tối ưu chi phí đầu tư và đảm bảo hiệu quả vận hành lâu dài.
Chọn Theo Môi Trường Làm Việc
Trong Nhà
Có thể sử dụng:
- Thép CT3 sơn tĩnh điện.
- Thép mạ kẽm.
Giúp tối ưu chi phí đầu tư.
Ngoài Trời
Nên lựa chọn:
- Tủ điện IP65.
- Inox 304 hoặc inox 316.
- Có mái che hoặc gioăng chống nước phù hợp.
Chọn Theo Mức Độ Chống Nước
| Môi trường | Khuyến nghị |
| Văn phòng kỹ thuật | IP54 |
| Nhà xưởng | IP55 |
| Ngoài trời | IP65 |
Việc lựa chọn đúng cấp bảo vệ giúp tăng tuổi thọ thiết bị điện và giảm chi phí bảo trì.
Chọn Theo Vật Liệu
Thép Sơn Tĩnh Điện
Ưu điểm:
- Giá thành hợp lý.
- Phổ biến.
- Dễ sản xuất.
Inox 304
Ưu điểm:
- Chống ăn mòn tốt.
- Dễ vệ sinh.
- Tuổi thọ cao.
Inox 316
Thích hợp cho:
- Môi trường hóa chất.
- Nhà máy thủy sản.
- Khu vực ven biển.
Chọn Theo Thiết Bị Bên Trong
Tủ điện chứa:
- MCCB.
- PLC.
- Biến tần.
- Thanh cái đồng.
sẽ có yêu cầu kích thước và kết cấu khác nhau.
Do đó cần thiết kế từ đầu dựa trên danh sách thiết bị thực tế.
Chọn Theo Ngân Sách Đầu Tư
Không phải mọi dự án đều cần sử dụng inox hoặc tiêu chuẩn IP cao nhất.
Gia An Phú luôn tư vấn phương án phù hợp nhất giữa:
- Hiệu quả sử dụng.
- Tuổi thọ.
- Chi phí đầu tư.
Ứng Dụng Của Tủ Điện Công Nghiệp
Nhà Máy Sản Xuất
Ứng dụng:
- Tủ phân phối.
- Tủ điều khiển.
- Tủ PLC.
Hệ Thống HVAC
Tủ điện điều khiển:
- Chiller.
- AHU.
- Quạt thông gió.
Trạm Bơm
Sử dụng:
- Tủ điều khiển bơm.
- Tủ khởi động mềm.
- Tủ biến tần.
Hệ Thống Xử Lý Nước
Tủ điện điều khiển:
- Bơm.
- Van điện.
- PLC.
Hệ Thống Điện Mặt Trời
Bao gồm:
- Tủ AC.
- Tủ DC.
- Tủ hòa lưới.
So Sánh Tủ Điện Thép Và Tủ Điện Inox
| Tiêu chí | Tủ thép sơn tĩnh điện | Tủ inox |
| Giá thành | Thấp hơn | Cao hơn |
| Chống ăn mòn | Tốt | Rất tốt |
| Thẩm mỹ | Tốt | Cao |
| Nhà xưởng thông thường | Phù hợp | Có thể sử dụng |
| Thực phẩm, thủy sản | Trung bình | Rất phù hợp |
| Tuổi thọ | Cao | Rất cao |
Nếu môi trường không yêu cầu chống ăn mòn đặc biệt, tủ thép sơn tĩnh điện thường là lựa chọn kinh tế hơn.
Vì Sao Nên Chọn Gia An Phú?
- Xưởng sản xuất trực tiếp tại TP.HCM.
- Cắt laser CNC chính xác.
- Chấn CNC hiện đại.
- Hàn hoàn thiện chuyên nghiệp.
- Sơn tĩnh điện chất lượng cao.
- Nhận gia công theo bản vẽ riêng.
- Nhận đơn chiếc và sản xuất hàng loạt.
Ngoài gia công tủ điện, Gia An Phú còn cung cấp:
- Cắt laser kim loại theo bản vẽ.
- Chấn CNC kim loại theo yêu cầu.
- Gia công kim loại tấm.
- Gia công cơ khí theo yêu cầu tại TP.HCM.
Giúp khách hàng triển khai đồng bộ nhiều hạng mục tại một đơn vị sản xuất.
Báo Giá Gia Công Tủ Điện
Chi phí sản xuất phụ thuộc vào:
- Kích thước tủ.
- Loại vật liệu.
- Độ dày thép hoặc inox.
- Cấp bảo vệ IP.
- Sơn hoàn thiện.
- Số lượng sản phẩm.
Khách hàng nên gửi bản vẽ để nhận báo giá chính xác và tối ưu nhất.
Câu Hỏi Thường Gặp
Gia An Phú có nhận gia công theo bản vẽ không?
Có. Chúng tôi nhận gia công theo bản vẽ kỹ thuật hoặc yêu cầu thực tế của khách hàng.
Có nhận gia công tủ điện inox không?
Có. Gia An Phú nhận gia công inox 304 và inox 316.
Có nhận sản xuất số lượng ít không?
Có. Chúng tôi nhận từ đơn chiếc đến sản xuất hàng loạt.
Có thực hiện sơn tĩnh điện không?
Có. Chúng tôi cung cấp giải pháp hoàn thiện bằng sơn tĩnh điện theo yêu cầu.
Có giao hàng ngoài TP.HCM không?
Có. Gia An Phú hỗ trợ giao hàng trên toàn quốc.
Liên Hệ Gia An Phú
CÔNG TY TNHH TM DV GIA CÔNG CƠ KHÍ GIA AN PHÚ
Xưởng sản xuất: Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM
Hotline: 0937.200.476
Liên hệ ngay để được tư vấn giải pháp gia công tủ điện phù hợp và nhận báo giá nhanh chóng.
